Fitur dan operasional software ExpressPCB sama dengan ExpressSCH, bedanya adalah software ini untuk mendesain layout PCB.
Beberapa tahap penting dalam mendesain layout PCB dengan ExpressPCB adalah sebagai berikut:

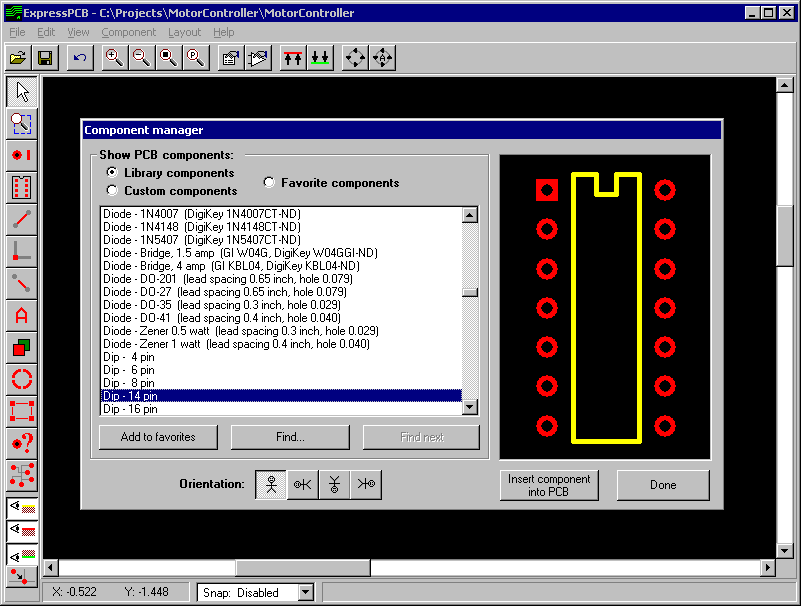

Memilih Komponen
Beberapa tahap penting dalam mendesain layout PCB dengan ExpressPCB adalah sebagai berikut:
Memilih Komponen

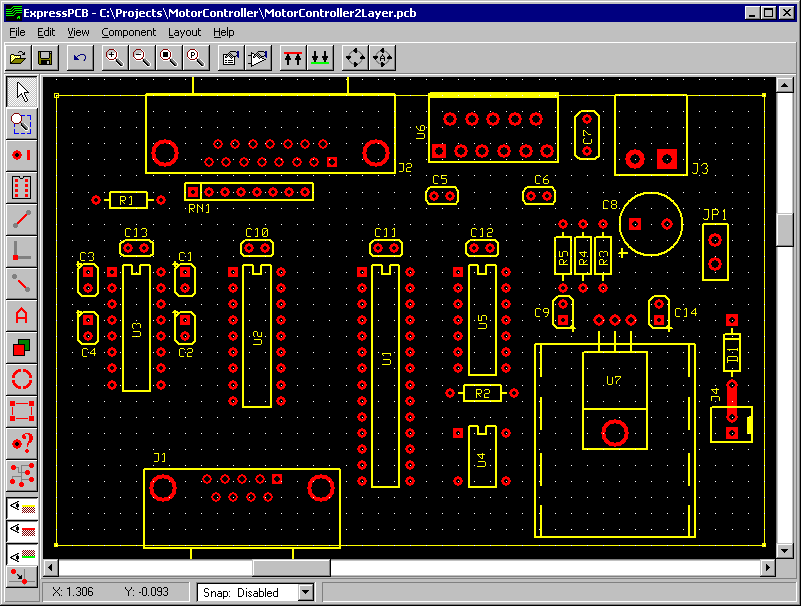

Memposisikan Komponen
Kita bisa memposisikan komponen dengan cara klik komponen kemudian geser ke letak yang kita anggap pas.
Kita bisa memposisikan komponen dengan cara klik komponen kemudian geser ke letak yang kita anggap pas.

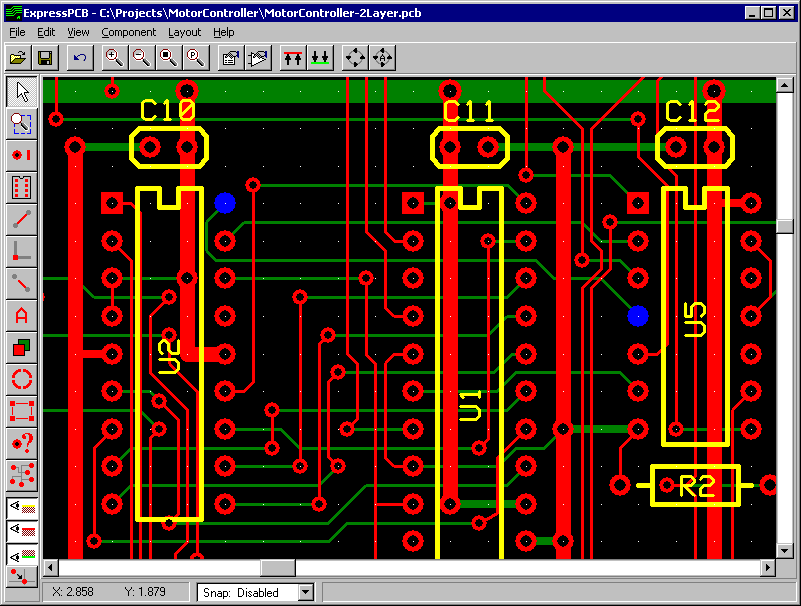

Menggambar Trace/Wiring
Sekarang tambahkan trace dengan cara klik botton menu Place a trace yang ada di sisi kiri, klik pin komponen kemudian geser crusor ke pin komponen lain yang akan saling terkoneksi. untuk memutuskan trace klik kanan pada mouse.
Sekarang tambahkan trace dengan cara klik botton menu Place a trace yang ada di sisi kiri, klik pin komponen kemudian geser crusor ke pin komponen lain yang akan saling terkoneksi. untuk memutuskan trace klik kanan pada mouse.
Edit Layout
Apabila ingin mengubah posisi komponen seperti copy, cut, paste atau memutar komponen dilakukan melalui command bar Edit.
Untuk mengubah keterangan komponen, dengan cara double klik di komponen, maka akan tampil detail komponen yang bisa diubah.
Apabila ingin mengubah posisi komponen seperti copy, cut, paste atau memutar komponen dilakukan melalui command bar Edit.
Untuk mengubah keterangan komponen, dengan cara double klik di komponen, maka akan tampil detail komponen yang bisa diubah.
