Rangkaian Tone Control Sederhana


Sebuah kontrol frekuensi Bass dan Treble yang akan ditambahkan ke 3-5W Class A Audio Amplifier diperlukan oleh beberapa penggemar audio. Oleh karena itu, rangkaian ini dirancang dengan mengingat kesederhanaan dari rangkaian penguat yang harus dihubungkan dan dilakukan dengan komponen yang sesedikit mungkin.

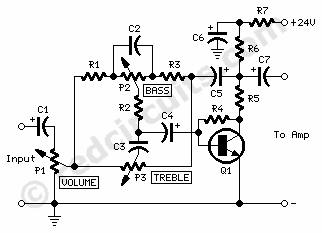

Q1 adalah satu-satunya komponen aktif membentuk satu tahap penguat transistor langsung dengan jaringan tone kontrol pada jalur umpan balik ac. Mengambil umpan balik dari beban split Q1 kita memperoleh gain ac dari sekitar 3: ini bisa berguna untuk mengatasi tegangan sumber audio output yang rendah.

Technical data:

Sensitivitas input:
    160mV RMS for 0.5V RMS output
Impedansi input @ 1KHz:
    Volume control knob to 12 o'clock = 40K
    Volume control knob to 2 o'clock = 19K
Tegangan output maksimum:
    4.5V RMS into 10K load
Frequency response:
    flat from 15Hz to 23KHz
Total harmonic distortion @ 1V RMS output:
    1KHz = 0.008% 10KHz = 0.01%
Total harmonic distortion @ 4V RMS output:
    1KHz = 0.06% 10KHz = 0.05%
Bass control frequency range referred to 1KHz:
    +11.6dB/-8db @ 100Hz
Treble control frequency range referred to 1KHz:
    +7.7dB/-7.3dB @ 10KHz

Catatan:
  • Rentang frekuensi kontrol trebbe dapat ditingkatkan menjadi 8,7 dB/-9.9dB dengan menaikkan nilai C3 sampai 2n2.
  • C1 dan P1 adalah komponen dengan label yang sama sudah ada dalam 3 - 5W Class A Audio Amplifier.
  • C7 adalah kapasitor yang sudah ada berlabel C2 dalam 3 - 5W Class A Audio Amplifier. Harap dicatat bahwa polaritas harus dibalik.
  • Rangkaian ini didukung oleh saluran yang sama pasokan 24V dari 3 - 5W Class A Audio Amplifier.

Rangkaian Crossover 3 Jalur (High, Mid, Low)

Musik pada dasarnya terdiri dari beberapa frekuensi di udara, misalnya gitar atau suara biola dapat menghasilkan frekuensi lebih dari 25 Khz sedangkan ketukan drum mungkin terletak antara 100Hz sampai 500 hz. Vokal biasanya di kisaran 10 - 20 Khz. Untuk mendapatkan output hi-fidelity dari speaker maka harus memiliki semacam proses isolasi frekuensi di atas melalui saluran yang berbeda.

Umumnya sistem three-ways speaker mampu menghasilkan output hi-fi yang baik. Ini terdiri dari tiga jenis speaker untuk menangani isi frekuensi yang berbeda dalam musik. Woofer menggunakan frekuensi rendah, mid-range dapat menangani bagian vokal dan tweeter lebih cocok untuk frekuensi tertinggi dalam musik. Tapi speaker ini tidak akan bekerja dengan baik sampai frekuensi diskrit diumpankan ke masing-masing speaker. Hasilnya lebih baik dicapai dengan menggunakan jaringan sirkuit induktor dan kapasitor juga disebut jaringan Crossover.

Berikut ini adalah properti yang melekat pada induktor dan kapasitor yang dieksploitasi dengan baik. Sebuah induktor akan selalu mencoba untuk membatasi setiap kenaikan frekuensi yang melewatinya, sedangkan kapasitor akan melakukan hal yang sebaliknya yaitu frekuensi yang lebih tinggi akan menemukan jalan yang lebih baik melalui kapasitor. Dengan demikian komponen ini dapat disesuaikan dimensinya dengan baik menjadi tiga jenis filter, yaitu:

High pass
Low pass
Band pass

untuk masing-masing speaker


Mengacu pada gambar, filterasi range rendah dicapai dengan induktor L1 dan kapasitor C1. Mereka menghasilkan roll yang baik atas slope urutan kedua di atas 500 Hz. L2 dan C2 pada dasarnya merespon untuk memperbaiki frekuensi rendah. Dimasukkannya R1 memastikan resistansi konstan secara keseluruhan pada output jaringan bahkan dengan pengaruh dari L2/C2 dan impedansi woofer. Rangkaian mid range terdiri dari L3C3 dan L4C2 yang membantu dalam memberikan roll off yang halus pada frekuensi masing-masing 500Hz dan 5KHz. Kurva roll off berada di sekitar 14dB per oktaf.

Pada bagian tweeter termasuk L5C4 yang secara efektif menangkap frekuensi di atas 15KHz yang juga merupakan titik crossover untuk bagian ini. R5R6 diatur sebagai attenuators untuk tingkat pencocokan mendekati 6dB untuk menghasilkan respon datar akustik.


Source: Brighthubengineering

Membuat Desain Logo di Smartphone dengan Logopit Plus

Logo merupakan tanda paten yang biasa dipakai untuk menggambarkan identitas sebuah brand produk, yayasan atau instansi yang umumnya berupa gambar atau tulisan. Selain itu logo juga banyak dipakai untuk melambangkan situs atau blog supaya menarik dan menandakan kalau situs yang dikelola benar-benar serius.

Dahulu, untuk mendesain logo harus melalui komputer atau laptop dengan software editing gambar seperti Photoshop atau Corel Draw dimana kedua software andalan itu memakan banyak memory sehingga komputer yang dipakai harus memiliki spesifikasi tinggi. Namun, seiring perkembangan teknologi yang makin canggih, sekarang kita bisa mendesain logo sendiri melalui smartphone.

Kali ini saya merekomendasikan pada kalian sebuah aplikasi yahud untuk membuat logo melalui smartphone yaitu Logopit Plus. Kenapa saya merekomendasikan ini? Karena Logopit Plus adalah aplikasi yang ringan, mengoperasikannya juga mudah dan dilengkapi banyak icon dan model font menarik yang bisa dipakai. Aplikasi Logopit Plus bisa di download/install melalui Google Play Store. Berikut ini penampakannya.

Logopit Plus menyediakan banyak model ukuran kanvas yang bisa kita pilih, selain itu kita juga bisa meng-custom sendiri melalui Canvas Size. Ukuran canvas bisa diatur mulai dari 80 sampai 2560 pixel.


Dengan Logopit Plus semua orang bisa membuat desain logo dengan mudah lewat smartphone dan kalian tidak perlu handal dalam desain grafis. Karena setelah aplikasi ini dibuka, saya yakin kalian bisa mengikuti alurnya.

Berikut ini adalah desain yang saya buat menggunakan aplikasi Logopit Plus di smartphone. Logo tersebut saya pakai sebagai brand produk dari usaha yang saya kelola.
Membuat tulisan/brand

Menambahkan icon yang sesuai.

Memilih jenis font yang diinginkan

Memilih warna yang diinginkan

Mengatur ukuran, posisi dan transparasi objek.

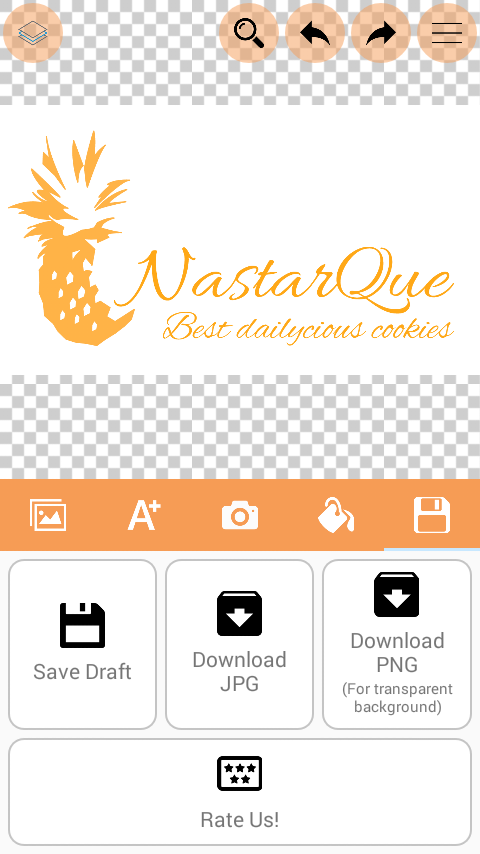

Setelah selesai, kita bisa save di memori smarthphone kita dalam format png dan jpg. Kita juga bisa menyimpan dalam bentuk draft jika suatu saat ingin diedit ulang.

Selain logo, saya juga membuat stiker dengan aplikasi ini


Simpel dan menarik kan? Kalian yang berminat bisa mencoba sendiri...

1,069 Robot Menari di China Pecahkan Rekor Dunia


Negara China memang tak bisa dipungkiri, semangat bersaingnya dalam dunia teknologi patut diacungi jempol. Sehingga saat ini benar-benar sejajar dengan Jepang bahkan dengan negara-negara lain di Eropa.

Belum lama ini China kembali memecahkan Guinness World Records dengan 1069 robot yang menari secara serempak.

Sebelumnya di tahun 2007 juga pernah memecahkan rekor yang serupa hanya saja jumlah robot waktu itu cuma 1007 robot dan di tahun ini jumlahnya lebih banyak. Sebenarnya jumlah total robot yang di demokan ada 1100 robot, hanya saja ada 31 robot yang terjatuh sehingga tidak termasuk ke dalam hitungan

Acara itu diselenggarakan oleh sebuah perusahaan ternama di China yaitu Wl Intelligent Technology co. ltd, yang menciptakan robot bernama "Dobi".

Dobi adalah robot yang didesain untuk mainan anak-anak dengan tinggi sekitar 47 centimeter. Selain menari, robot ini juga bisa menyanyi, bermain bola dan bahkan bisa melakukan gerakan-gerakan Kungfu juga. Acara tersebut diselenggarakan sekaligus sebagai ajang promosi produk mereka.


Berikut ini adalah videonya yang tersebar di www.youtube.com



Memperbaiki Magic Com

Melihat judul di atas mungkin banyak yang berfikiran "apa nggak ada lagi postingan yang lebih gereget selain servis magic com?". Secara, banyak yang menganggap piranti ini sepele dan berharga murah. Sehingga jika rusak ya tinggal beli baru.  Maklumlah, saya cuma tukang servis gan yang selalu ingin menjaga suatu barang agar tetap bisa digunakan dan bermanfaat. hehe...Let's go to points!!!
Reparasi magic com


MAGIC COM, secara umum dikenal sebagai piranti elektronik yang berfungsi untuk memasak dan menghangatkan nasi (bagi anak kost bisa untuk masak mie juga, hehe).

Memiliki beberapa komponen seperti:
  1. Heater, terdiri dari 3 jenis heater yaitu cast heater untuk memasak dan dua buah mica heater berfungsi untuk menhangatkan. Cast heater terletak di bagian bawah bowl sedangkan mica heater terletak di bodi dan tutup magic com.
  2. Thermostat, terdiri dari 2 jenis yaitu center thermostat/MT Switch dan thermostat body. Center thermostat berfungsi untuk mengontrol temperatur saat menanak nasi (cooking) dan thermostat body berfungsi untuk mengontrol temperatur saat menghangatkan nasi (warming).
  3. Thermal fuse, komponen ini berfungsi sebagai pengaman heater jika terjadi overhit, umumnya bernilai sekitar 150 derajat Celcius.
  4. Limit switch/leaf switch, berfungsi sebagai sakelar selektor antara proses menanak dan menghangatkan nasi.
  5. Indikator, terdiri dari dua buah lampu yang berfungsi sebagai penanda magic com dalam kondisi memasak atau menghangatkan. Komponen magic com
Kerusakan yang umum terjadi pada magic com dan cara mengatasinya:
Mati total (tidak bisa memasak dan menghangatkan nasi).
Ketika kabel dicolokkan ke stop kontak, magic com yang masih normal akan berada di posisi "menghangatkan" (indikator warm menyala). Jika lampu indikator tidak menyala dan tidak ada perubahan suhu di dalam magic com, maka:
  1. Sebelum membongkar magic com, ukur terlebih dahulu nilai hambatan heater dengan cara hubungkan kedua kaki steker pada masing-masing probe multitester dengan skala X10. Jika jarum multitester naik (menunjukkan nilai hambatan), maka magic com masih normal. Mungkin saja magic com tidak aktif karena sumber power bermasalah. Jika multitester tidak menunjukkan nilai hambatan, maka lanjut ke nomor 2.
  2. Periksa kabel power menggunakan multitester (buka casing magic com). Hubungkan kedua ujung kabel ke masing-masing probe multiteseter dengan skala X1, Jika jarum multitester tidak naik itu artinya kabel putus dan perlu diganti/diperbaiki. Jika kabel normal, lanjut ke nomor 3.
  3. Uji thermal fuse. Hubungkan kaki thermal fuse ke masing-masing probe multitester dengan skala X1. Jika jarum multitester tidak naik, artinya thermal fuse rusak dan perlu diganti. Biasanya magic com tidak aktif disebabkan oleh rusaknya thermal fuse. Tapi jika thermal fuse juga masih bagus, maka lanjutkan ke nomor 4.
  4. Uji limit switch, Periksa dengan multitester, COM dan NC terhubung saat kondisi normal dan COM dan NO terhubung saat posisi switch ditekan. Jika saat pengujian jarum multitester tidak naik, maka leaf switch perlu diganti. Magic com mati total pasti disebabkan oleh salah satu dari 4 faktor ini.

Tidak bisa menghangatkan nasi/nasi cepat berembun dan basi.
Jika magic com bisa memasak tapi tidak bisa menghangatkan sama sekali, maka lakukan langkah berikut.
  1. Uji limit switch. Pada saat menghangatkan, limit switch dalam kondisi tertekan (pin NO close dan terhubung ke COM). Periksa menggunakan multitester skala X1, jika jarum multitester tidak naik artinya limit switch rusak dan perlu diganti. Jika limit switch normal, lanjut ke nomor 2.
  2. Periksa thermostat menggunakan multitester dengan skala X1, jika jarum multitester tidak naik artinya thermostat rusak dan perlu diganti. Jika thermostat juga normal, maka lanjutkan ke nomor 3.
  3. Ukur nilai resistansi menggunakan multitester dengan skala X10 jika jarum tidak naik menunjukkan nilai resistan artinya heater mica putus dan perlu diganti. Jika ternyata heater juga dalam kondisi normal, maka bisa dipastikan ada koneksi kabel yang putus diantara ketiga komponen tersebut.
Jika magic com bisa menghangatkan tapi tidak optimal sehingga nasi berembun dan cepat basi, biasanya heater di bagian tutup magic com tidak aktif. Hal ini bisa dikarenakan heater atas putus atau bisa juga koneksi kabelnya yang putus. Kendala seperti ini paling sering disebabkan karena kabel heater atas putus karena efek dari buka tutup magic com membuat kabel heater tertarik atau terjepit. Solusinya dengan membuka casing tutup magic com kemudian menyambung kembali kabel yang putus.
