Timer 5 - 30 Menit Dengan NE555

Timer adalah rangkaian yang menghasilkan perubahan keadaan output sesudah selang waktu yang ditentukan. Salah satu IC yang paling banyak digunakan sebagai timer adalah IC NE555. IC ini digunakan untuk membuat tundaan waktu atau osilasi (osilator) yang cukup akurat dari mikro detik sampai beberapa menit. Pada IC NE555 di dalamnya digabungkan sebuah osilator relaksasi, dua pembanding (comparator) flip-flop RS dan sebuah transistor pembuang seperti yang terlihat di bawah ini.

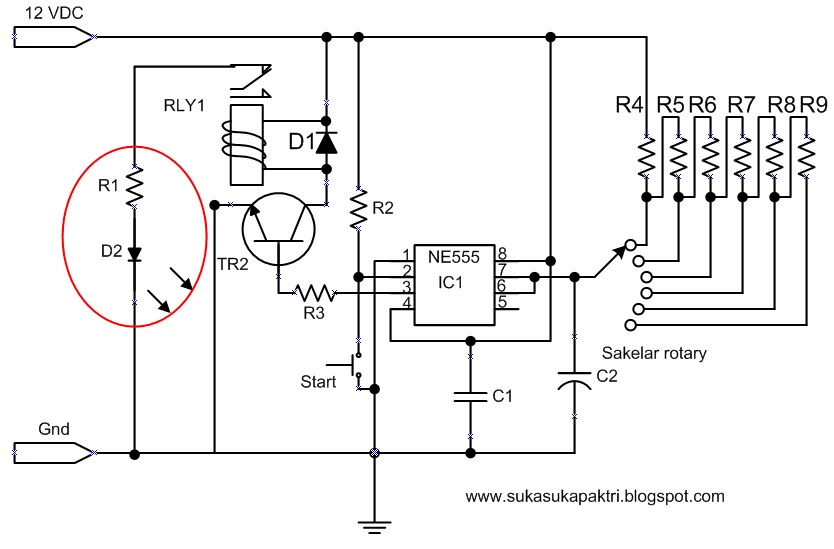

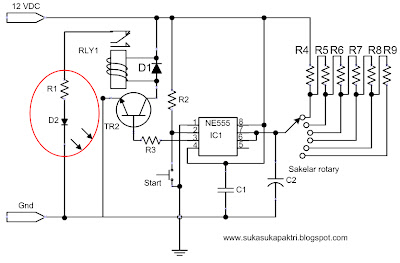

Adjustable timer 5 - 30 menit adalah rangkaian penunda yang terdiri dari beberapa komponen pengaturan waktu R3 - R8 yang tersusun secara seri dan C2. Selama bersiap-siap, terminal input trigger dipertahankan lebih tinggi daripada 1/3 Vcc dan output dalam keadaan rendah. Ketika pulsa trigger terlihat dengan level kurang dari 1/3 Vcc. Pengatur waktu ditrigger dan siklus pengaturan waktu mulai. Output bertambah pada level tinggi mendekati Vcc, pada waktu yang sama tegangan C2 mulai mengisi menuju Vcc.  Ketika tegangan V mencapai 2/3 Vcc, periode pengaturan waktu berakhir dengan output turun sampai nol dan rangkaian siap untuk trigger yang lain.

Komponen:
R1 : 330
R2 : 100K
R3 : 4K7
R4, R5, R6, R7, R8, R9 : 8M2
D1 : 1N4002
D2 : LED
C1 : 100n
C2 : 33uF
RLY1 : Relay SPDT 12 VDC
IC1 : NE555
TR1 : NPN BC109C
Selektor range : Rotary switch 6 pin

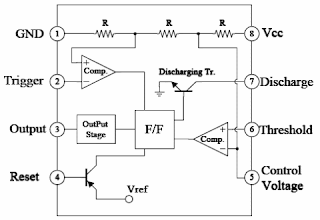

Transistor BC109C berfungsi sebagai switch elektronis yang mengaktifkan relay ketika output dari pin 3 IC NE555 mencapai 2/3 Vcc. Tegangan output dari IC akan memberi picu pada transistor melalui basis, dengan demikian arus dari kolektor mengalir ke emitor menuju ground. Coil relay akan aktif dan kaki NO (Normally open) menjadi close. Sehingga LED menyala.
Secara teoritis, penundaan waktu dapat dihitung dengan persamaan berikut:
t = (1,1) R x C


Analisa dan Pengujian:

Dari analisa dan pengujian rangkaian di atas menunjukkan bahwa timer dengan IC NE555 cukup efektif karena tingkat error rata-rata relatif kecil sekitar 0,7 %

85 komentar:

  1. mohon nilai kompnen yang dipakai dijelaskan atau ditulis biar tidak terjadi kesalahan, karena apabila gambar diperbesar nilai komponen yg ada menjadi kabur. Terima kasih

    ReplyDelete
    Replies
    1. Komponennya sdh sy cantumkan mas, mksh ats koreksinya...

      Delete
    2. mana gak lengkap tuh kompnen nya..??
      liat aja gambar di lay out sama di daftar bnyak yg kurang..??
      komponen di sebaelah kanan Resistor 8m2 apa tuh..??
      komponen di sebelah kiri dioda 4001 apa tuh..??
      minta gambar rangkaian dr layout nya dunk...

      Delete
    3. komponen di layout pcb terlihat lbh byk krn menjadi satu dengan rangkaian power supply 12V karena postingan ini ttg timer jd sy tdk membahas ttg power supplynya.
      komponen yg trliht di sblh resistor 8m2 adalah housing 7 pin sebagai slot kabel selektor switch.
      komponen di sebelah kiri dioda 1N4001 adalah housing 3 pin sebagai slot kabel trafo.

      Delete
  2. mas boleh minta petunjuk bagaiamana memakai saklar rotari pada rangkaian ini ga?

    ReplyDelete
    Replies
    1. rotary switch yg sy pake jenis 1 pole 6 way... pin pole dikoneksikan ke pin threshold n discharge IC555 and 6 pin yg lain dikoneksikan ke 6 buah resistor kyk yg ada di gambar... kl ente punya contoh selektor switch cb aj cek, pasti kelihatan kok mana pin pole and pin way-nya.... referensi lain cb cari di google...
      contoh gambar rotary switch
      http://www.stewmac.com/product_images/1lg/3512/Rotary_Switches_lg.jpg

      Delete
  3. maaf..,minta petunjuknya!
    jika saklar sudah on apa bisa of sendiri, atau hanya penunda on saja...? kira2 bisa tidak digunakan 30menit on kemudian 30menit berikutnya off?

    ReplyDelete
  4. maaf..,minta petunjuknya!
    jika saklar sudah on apa bisa of sendiri, atau hanya penunda on saja...? kira2 bisa tidak digunakan 30menit on kemudian 30menit berikutnya off?

    ReplyDelete
    Replies
    1. Jika pushbotton start ditekan, timer akan aktif slama wktu yg sdh diatur dgn saklar rotary, timer akan off scr otomatis stlh mencapai wktu yg ditentukan. utk mengaktifkannya lg, kita hrs menekan pushbotton start lg.

      Delete
  5. maaf, kapasitor C9 yang bernilai 10uF tdk saya temukan di daftar komponen dan skematik rangkaian. mohon penjelasannya terimakasih..

    ReplyDelete
    Replies
    1. maaf mas siswakrida, maksud kode di atas adalah C2 dan nilainya 33uF, sudah sy perbaiki. trims atas koreksinya...

      Delete
  6. mau tanya pak,kalau saya ingin membuat perbedaan waktu penundaan bgmn ya.??
    misalnya saya pengen nyala 3 menit tapi saat mati 5 menit atau sebaliknya,mohon penjelasan.trims...

    ReplyDelete
  7. mohon kirim file eagle.nya ya? ilamulyandi1@gmail.com

    ReplyDelete
  8. maaf pak ,,, klw di setting 2 atw 3 detik bisa gak, klw pun bisa apanya yg harus dirubah.makasih

    ReplyDelete
    Replies
    1. Rumusnya sdh ada di ats gan... (1,1) R x C
      utk 2 detik ganti R4 = 180K dan C2 = 10uF hasilnya 1,98 detik
      utk 3 detik ganti R4 = 270K dan C2 = 10uF hasilnya 2,97 detik

      Delete
  9. makasih pak ... ntar sy coba belanja bahan bahanya n nyoba belajar main solder.soalnya gak pernah mainan kayak gini. makasih

    ReplyDelete
    Replies
    1. Oke sama2 mas... trims udah mampir ke sini, salam sukses...

      Delete
  10. pak ini rangkain nya sudah jadi tp kok begitu rangkaian dapat arus relay juga lsng aktif...bahkan fungsi saklar nya juga gak ngaruh sama skali. jd rangkaianya tidak ada jeda timer 3 detiknya. kira kira kesalahanya dmn ya ...

    ReplyDelete
    Replies
    1. coba cek ulang layoutnya lebih detail mngkin ada yg short mas.. trutama pd jalur sumber tngannya...

      Delete
  11. ok dech sy akan coba cek n bikin ulang lagi

    ReplyDelete
    Replies
    1. ya desain layoutnya jgn terlalu rapat mas n usahakan ICnya pake socket biar aman... good luck ya...

      Delete
  12. Mas saya pengen membuat rangkaian yang simple - apabila saklar di on maka lampu led tidak langsung menyala, tapi dalam jangka 3 atau 4 detik baru menyala, mohon bimbingannya… terima kasih…

    ReplyDelete
    Replies
    1. cek di sini
      http://555-timer-circuits.uk/operation/delay-on.html
      tanks udah visit

      Delete
    2. saya coba ga bisa mas, sekiranya mas tidak keberatan mohon mas buatkan skema rangkaianya... makasih sebelumnya...

      Delete
    3. Link ini aku buka kok sdh gak aktif ya.

      Delete
  13. Selamat sore pak.
    Saya mw nanya pak. Rngkaian ini sdah sya cb. Ketika sumber masuk, lampu led lgsng hdup. Apakah bnar bgtu pak???

    ReplyDelete
    Replies
    1. sebenrnya LED mnyala ktika pin 2 mendapatkan trigger (dgn cara menekan saklar pushbotton). Jika LED langsung mnyala ketika rangkain diberi sumber tegangn, mngkin jalur pin 1 & 2 short.

      Delete
  14. Malam pak, bisa di tambah schematic eaglenya?

    ReplyDelete
    Replies
    1. Maaf sy blm terbiasa pakai Eagle, sy pake Express...

      Delete
  15. mas,kalau mau jadiin satu resistor aj misalkan 49,2 M jadi 30 menit bisa ga?

    ReplyDelete
    Replies
    1. Resistor sebesar 49.2 Mohm kyknya gak ada deh mas di pasaran. kl mau pakai TDR aj mas lebih simple.

      Delete
  16. mas ada skema timer on delay ne555,mau saya gunakan sbagai pengaman listrik yang sering mati hidup/byar pet biar gak ngrusak peralatan elektronik,mohon dijawab...mksh

    ReplyDelete
    Replies
    1. kalo untuk mengatasi listrik yang sering hidup/mati sebaiknya piranti elektronik dipasang UPS (Uninterruptible Power Supply) mas. Manfaat UPS bisa di lihat di link ini https://id.wikipedia.org/wiki/Suplai_daya_bebas_gangguan

      Delete
  17. mas, saya belum paham cara nya,terus tata letak kabel nya juga belum paham
    mohon di jelasin mas, trima kasih

    ReplyDelete
    Replies
    1. Cara apanya mas yang blm faham? tata letak kabel sesuai skema di atas, untuk mempermudah download datasheet komponen yg diperlukan... goodluck...

      Delete
    2. Persamaan transistor bc109 apa mas

      Delete
    3. Kalo buat timer 24 jam resistor nya pake yang berapa ohm dan kapasitor berapa

      Delete
    4. Kl utk timer 24 jam sy kira lbh baik pke CD4060... Ni linknya http://www.zen22142.zen.co.uk/ronj/24h1p.html#p

      Delete
  18. Minta file nya mas kirim email vebri9000@gmail.com
    Rangkaian tsb saya gunakan untuk projeck work tugas akhir smk

    ReplyDelete
  19. Mas rangkaian tsb udah saya coba kok relaynya langsung nyala ketika push botton ditekan,walaupun resistor yang dipakai 2,2m 6buah dg kapasitor 33µf.
    Bantu pencerahan nya mas,,,makasih

    ReplyDelete
    Replies
    1. Ya karena timer bersifat delay off... Stelah pushbotton start ditekan timer aktif n relay bekerja selama waktu yg ditentukan oleh resistor n C2 kemudian akan off scra otomatis stlh waktu tundanya trcapai

      Delete
  20. maaf pak tri saya mau tanya, apakah relay tersebut bisa digunakan untuk arus AC? kalo bisa cara memasang relay ke kabel Ac nya gimana pak? mohon penjelasan bapak,

    ReplyDelete
    Replies
    1. Relay yg sy pkai relay SPDT 12vdc. Coil mmbutuhkn tgn 12vdc utk mghsilkn elktromgnet dan mnggerakn switch NO & NC (throw).

      Delete
  21. maaf pak tri, kalo untuk arus ac relaynya di ganti dengan apa ya pak? apa pake triac? kalo pake triac tipe nya apa pak? mohon penjelasanya pak,

    ReplyDelete
  22. maksud saya apakah relay itu bisa untuk memutus arus AC?

    ReplyDelete
    Replies
    1. Pd dsrnya relay brfungsi utk memutus dan mnguhubungkn arus (bs DC maupun AC). Yg prlu diprhtikn adlh arus output dr rngkaian yg anda buat. Rangkaian elektronika biasanya output brupa tgangn DC shingga anda hrs mmakai relay DC. Jika rangkaian anda berupa instalasi kelistrikan yg arusnya bersifat AC, mka anda hrs mmkai relay AC. Semoga bs diphami n smoga sukses

      Delete
  23. Replies
    1. Pake CD4060 aja pak seperti ini:
      http://www.reuk.co.uk/Timer-Circuits-With-4060B.htm

      Delete
  24. Pagi Pa Tri, saya tertarik dgn rangkaian ini, karena bisa diaplikasikan utk banyak hal. Saya ingin tanya satu hal, jika push-button start nya terhubung terus, apakah timer ini akan berfungsi? Saya ingin mengganti push-button tsb dgn kontak NO relay. Mohon penjelasannya. Trims ya, Pa Tri..

    ReplyDelete
  25. Kalo saya lihat pcb yg Anda buat, c 33uF & 100n tidak terhubung dgn ground (-). Maaf jika saya salah.

    ReplyDelete
    Replies
    1. Bnr gan ad kesalhan teknis saat itu. Gambar layout diatas sekedar screenshoot saat sy gmbar pke expresspcb. Jd tdk direkomendasikan utk mencetak sm persis. Mksih gan koreksinya

      Delete
  26. Selamat pagi pak tri apa bs minta contac nya

    ReplyDelete
  27. Bisa layani beli yang sudah jadi ya?

    ReplyDelete
  28. Bisa layani beli yang sudah jadi ya?

    ReplyDelete
  29. assalamualaikum,,
    saya sedang membuat alat seperti rangkaian anda,mau buat timer 10 detik dengan mengganti C2=100 mikro & resistansi pake potensio di 90k, tapi stelah 10 detik led gak nyala. cek avo R1 & D2 0 volt saya pake input 9 volt. ada saran om?

    ReplyDelete
    Replies
    1. Pastikan posisi basis , kolektor n emitor transistor benar. Selain itu cek ulang layoutnya mngkin ad jalur yg putus. Gudlak...

      Delete
    2. Pastikan posisi basis , kolektor n emitor transistor benar. Selain itu cek ulang layoutnya mngkin ad jalur yg putus. Gudlak...

      Delete
    3. kemudian saya ulangi lagi rangkaian dari awal, led menyala tapi stelah 10 detik gak off, saya pake relay jzc-22f-014 yang 5 kaki, sepertinya kesulitan di menyambungkan kaki2 relay, searching di ineternet teori relay kemudian saya praktekkan hasilnya sama, om pake relay tipe apa?

      Delete
    4. Pastikn beban trhubung pd pin NO relay dan pin COM trhubung pd VCC (cek datasheet relay yg digunkan). Selain itu cek indikasi tegangn pd kolektor atau basis transistor, jika indikasi tgngan high dan low sesuai 10 detik artinya rgkaian timer sdh bnr dan kendala trletak di pemasangan relay atau jg transistornya yg short.

      Delete
    5. kalo beban terhubung ke pin NC kan harusnya fungsinya kbalikan dari yg om jelaskan, tapi ini saya bikin NC dan LED menyala terus seperti fungsi timer gak bkerja, setelah cek datasheet relay & transtor masih masuk lha Vmax nya, tapi apa input yg saya pakai 9V kurang besar? dan saat ngukur Volt pada C2(100mikro)tegangannya 0 volt,

      Delete
  30. pagi om saya mau nanya, bila rangkaian saya ON kan kemudian OFF baru berfungsi timer nya, saya pakai swtich DPDT yg 2 on 1 off.,
    dan jika rangkaian diatas diubah jadi delay ON komponen apa yg perlu dganti/ditambahkan om, mohon penjelasannya trims

    ReplyDelete
    Replies
    1. Untuk delay on timer mgkin artikel ni bs mmbantu....
      http://www.learningaboutelectronics.com/Articles/555-timer-delay-before-turn-on-circuit.php

      Delete
  31. This comment has been removed by the author.

    ReplyDelete
  32. Om tri mohon bantuannnya untuk rangkaian timer saat lampu on durasinya hanya 15 detik setiap 15 menit on kembali dalam 24 jam
    Makasih...

    ReplyDelete
  33. Sy mau tnya om......seandainya trimer dibikin nyala selama 5 menit ketika trimer mendapatkan setrum (+) dan stlh nyala 5 menit mati sendirinya gimana om rangkaiannya.....salam success ya om

    ReplyDelete
  34. Mas saya mau minta softcopy nya layout nya apakah ada???

    Buat tugas akhir soalnya tolong dikirim di email ini krisnandajaya@gmail.com

    ReplyDelete
    Replies
    1. Maaf softcopy nggak ada mas. Tp referensinya banyak di google searching aja psti bisa.... Goodluck.

      Delete
  35. Maaf gan kalau mau membuat timer untuk 1 jam, apa yang harus diganti?

    ReplyDelete
    Replies
    1. NE555 kurang cocok kl diaplikasikan utk timer brperiode lama. Mending pake CD4060 aj gan.
      Referensi cek http://www.zen22142.zen.co.uk/ronj/24h.html

      Delete
  36. Pak tri, ketika switch ditekan pertama kali maka timer mulai bekerja. Pada jeda waktu timer bekerja dan belum habis, switch ditekan lagi apakah penghitungan timer mulai dari awal atau tidak berpengaruh sama sekali dengan itu?

    ReplyDelete
    Replies
    1. Timer tidak bisa ditrigger selama timing cycle aktif terkecuali kita reset dl n timer kembali ke posisi standby.

      Delete
  37. Mas mau tanya. Relaynya tu ada codenya nggk? soalnya Mau cari datasheetnya

    ReplyDelete
    Replies
    1. Kalo kodenya sy lupa mas tp jenis relay yg sy pake double pole double throw (dpdt) krn wktu itu utk men-switch 2 tgangan supply 12v & 5v. Searching di google byk mas keterangn n datasheetnya.

      Delete
  38. Slamat siang pak tri perkenalkan saya wisnu dri palembang mau minta petunjuk kalau berkenan..saya mau buat timer 12v untuk menyalakan rely busi pemanas mobil solar.gimana cara untuk membuat nya kalau berkenan sya mau minta skema dan bahan 2 yg dibutuhkan trimakasi sebelum nya

    ReplyDelete
  39. slmat pagi pak tri sya mau buat rangkain sprti ini mhon bantuanya,dan mohon sya di share Tlp atau kontak persenya.trmkasih

    ReplyDelete
  40. Terimakasih pak tri, saya berhasil buat pakai projectboard, dari skam diatas

    ReplyDelete
    Replies
    1. Selamat mas semoga selanjutnya bisa diaplikasikan ke PCB dengan baik.

      Delete
  41. Ini vcc 5V bisa ga mas..?
    Bisa diaplikasikan untuk timer countdownn 15 menit (mobil2an RC)?

    ReplyDelete
  42. Bisakah anda membuat saklar timer delay off 10 menit.
    Saya mau beli dari anda.
    Silahkan hubungi ridwanisasi@yahoo.com

    ReplyDelete
