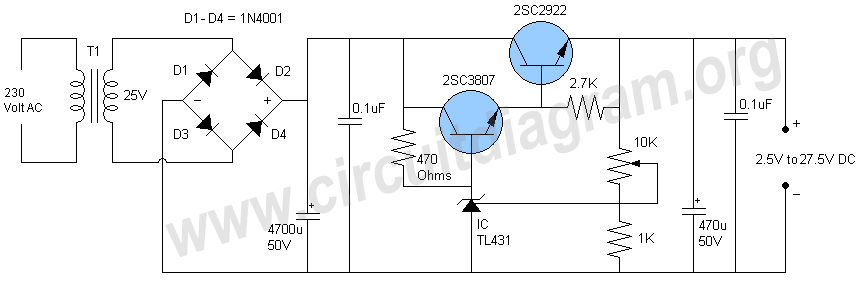

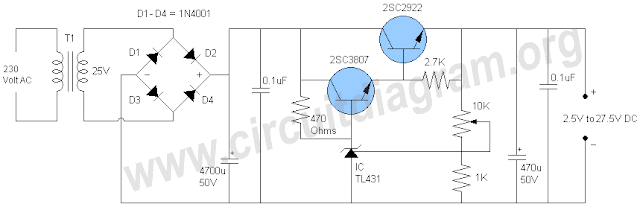

Berikut ini adalah rangkaian catu daya yang mudah dirancang, efisien, berkualitas baik, stabil dan tegangan outputnya bisa diatur (Adjustable). Rangkaian sangat ideal untuk digunakan sebagai laboratorium power supply.
Rangkaian ini sangat sederhana cukup menggunakan IC TL431, dua buah transistor dan beberapa komponen lain. TL431 adalah IC regulator yang dapat diatur memiliki tiga terminal. Tegangan output dari rangkaian ini adalah 2,5 volt hingga 27,5 volt DC. T1 adalah transformer dengan output tegangan 25 volt AC.
Rangkaian ini sangat sederhana cukup menggunakan IC TL431, dua buah transistor dan beberapa komponen lain. TL431 adalah IC regulator yang dapat diatur memiliki tiga terminal. Tegangan output dari rangkaian ini adalah 2,5 volt hingga 27,5 volt DC. T1 adalah transformer dengan output tegangan 25 volt AC.
