Rangkaian LED paling dasar tidak lebih dari tiga komponen sederhana yaitu baterai, resistor sebegai penahan arus dan tentunya LED. Resistor berfungsi untuk menyesuaikan arus yang mengalir ke LED, karena jika LED dihubungkan secara langsung ke baterai dapat mengakibatkan LED cepat rusak.
Berikut ini ada empat rangkaian dasar tentang LED, keempat rangkaian ini menggunakan baterai yang berbeda tegangan dan juga menggunakan resistor pembatas arus yang berbeda di setiap baterainya. Kita juga bisa menggunakan baterai atau power supply dengan tegangan lain asalkan nilai resistor penghambat arusnya juga disesuaikan sehingga LED mendapat dan arus yang sesuai.
Berikut ini ada empat rangkaian dasar tentang LED, keempat rangkaian ini menggunakan baterai yang berbeda tegangan dan juga menggunakan resistor pembatas arus yang berbeda di setiap baterainya. Kita juga bisa menggunakan baterai atau power supply dengan tegangan lain asalkan nilai resistor penghambat arusnya juga disesuaikan sehingga LED mendapat dan arus yang sesuai.

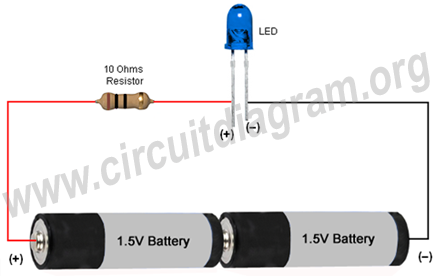

Gambar 1. Rangkaian LED 3V dengan resistor 10 ohm
Gambar 2. Rangkaian LED 6V dengan resistor 390 ohm
Gambar 3. Rangkaian LED 9V dengan resistor 470 ohm

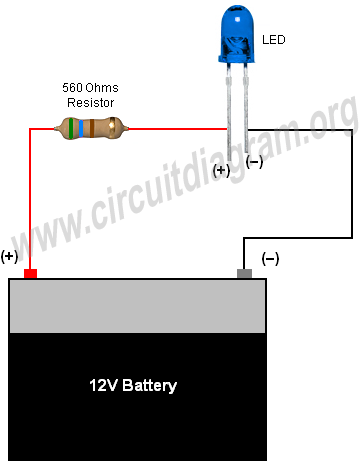

Gambar 4. Rangkaian LED 12V dengan resistor 560 ohm
Sumber: circuitdiagram.org
